Im Metaroom Workspace wählst du einzelne Raumobjekte aus, um ihre Details zu sehen, Maße zu nehmen oder sie für den Export zu gruppieren.
Hinweis: Das Gruppieren von Objekten ist derzeit nur für den Export nach Relux Desktop verfügbar.
Wie wähle ich Raumobjekte im 3D-Raummodell aus?
So wählst du Objekte im 3D-Modell aus:
- Öffne deinen gescannten Raum im Metaroom Workspace.

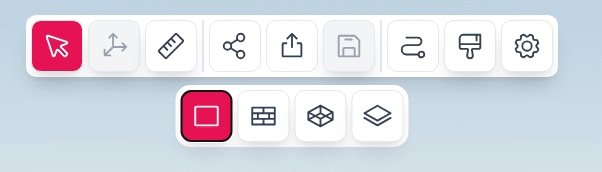

- Das Auswahlwerkzeug in der oberen Werkzeugleiste ist standardmäßig aktiv. Um es erneut zu aktivieren, klicke jederzeit in der oberen Werkzeugleiste auf Auswahlwerkzeug.
3. Folgende Auswahlmodi stehen zur Verfügung:
- Fläche-/Objekt-Modus: Wähle eine Fläche oder ein Objekt per Klick aus.
- Wand-/Objekt-Modus: Wähle Wände, Objekte oder Öffnungen direkt aus.
- Raum-/Bereich-Modus: Wähle den Raum aus, der mit dem angeklickten Objekt verknüpft ist.
- Geschoss-Modus: Wähle das Geschoss aus, das mit dem ausgewählten Objekt verknüpft ist.
4. Je nach gewähltem Modus werden die entsprechenden Objekte in der Modellstruktur in der linken Seitenleiste blau hervorgehoben.
5. Zum Navigieren und Auswählen nutzt du diese Steuerung:
- Objekt auswählen: mit der linken Maustaste darauf klicken, zum Beispiel auf eine Wand.
- Mehrere Objekte auswählen: SHIFT gedrückt halten und die Objekte nacheinander anklicken.
- Auswahl aufheben: ALT gedrückt halten und die Objekte anklicken, die du abwählen möchtest.
- Modell drehen: linke Maustaste gedrückt halten und ziehen.
- Modell verschieben: rechte Maustaste gedrückt halten und ziehen.
- Zoomen: Mausrad scrollen.
Profi-Tipp: Je nach gewähltem Modus navigierst du in der Seitenleiste „Frame-Interaktion“ durch die Scan-Frames. Ist zum Beispiel der Raum-/Bereich-Modus aktiv und du klickst auf ein Objekt, werden alle zugehörigen Raumobjekte ausgewählt und in der Modellstruktur hervorgehoben. Die Seitenleiste Frame-Interaktion zeigt dann alle Scan-Frames zu diesem Raum.
Wie gruppiere ich Raumobjekte für den Export nach Relux Desktop?
So gruppierst du Objekte für den Relux-Desktop-Export:
- Öffne deinen gescannten Raum im Metaroom Workspace.
- Klicke auf Export, wähle RELUX Desktop aus der Formatliste und klicke auf Export. Damit aktivierst du den Relux-Exportmodus.
- Wähle die Wände und Objekte aus, die zu dem Raum gehören, den du gruppieren möchtest:
- Klicke einzelne Raumelemente an. Ausgewählte Objekte werden blau hervorgehoben und in der rechten Seitenleiste aufgelistet.
- Um mehrere Objekte auf einmal auszuwählen, halte SHIFT gedrückt und ziehe mit der linken Maustaste darüber.
- Wenn du alle Elemente des Raums ausgewählt hast, gib im Feld Gruppenname einen Namen ein – zum Beispiel „Badezimmer“ – und klicke auf Neue Gruppe erstellen. Die Gruppe erscheint in der Modellstruktur.
- Wiederhole die Schritte 3 bis 4 für jeden Raum, den du gruppieren möchtest.
- Um einen Raum zu exportieren, setze das Häkchen neben seinem Namen in der Modellstruktur, gib im Feld Name eine Bezeichnung für den Export ein, wähle den Detailgrad des Exports und klicke in der rechten Seitenleiste auf Relux Export.
